[系统概述]

GPS卫星定位系统从美国军用直到现在大量的民用化已有多年的历史，随着GPS系统技术不断成熟和经济的发展，人们对它的要求不仅只是定位、调度、报警功能，还需要导航、娱乐、多媒体等功能，而且对其外观要求小巧美观等。

[系统要求]

GPS终端设备作为一个成熟产品，本身有以下几个要求：
1） 稳定性高：终端设备在夏天高温和冬天低温下能长时间的稳定工作
2） 抗磁抗震性强：终端设备在车上的抗震性和抗磁性要求比较高，不会因此产生死机现象
3） 体积小：车内本身空间小，终端设备应该放在车内比较隐蔽不易发现的地方，所占的空间应以小为宜。
4） 操作方便：在显示屏上提供按键方式或触摸屏方式方便司机应答
5） 运作速度快：数据在上传及下传的过程中，要求数据处理速度快
6） 扩展性大：随着技术的成熟，终端设备在不需要完全重新更换的情况下功能得到扩展

[系统原理]

车载设备接收GPS卫星发送的信息，经过数据处理以后，再通过无线通信将数据传送到调度中心，显示在电子地图的相应位置上。这样调度中心可随时跟踪车辆当前所处位置、速度、方向等情况，实时完成车辆信息的收集和对车辆的调度指挥。

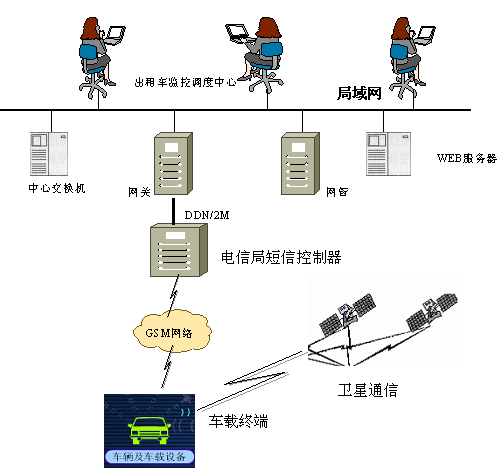

[系统框图]

[系统配置]

深圳研祥公司在深入了解GPS系统的各种应用和大致的发展情况下，为GPS系统的车载终端设备量身定做了一款产品EC3-1541CLDNA作为硬件开发平台。

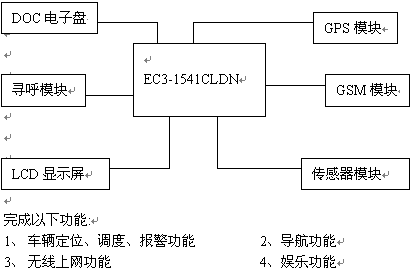

[终端结构图]

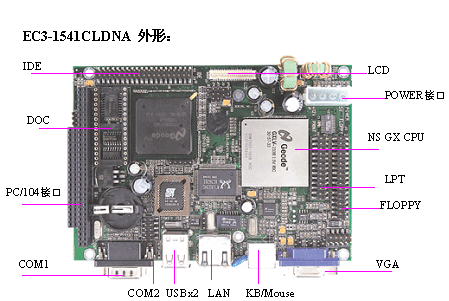

[EC3-1541CLDNA特征]
1 结构 - 3.5″单板结构 外形尺寸146 × 102mm
2 处理器 - 板上集成增强型低功耗NS GX1系列CPU 200MHz~300MHz，无需风扇可正常工作
3 系统内存 -144-PIN SO-DIMM槽支持最大128MB SDRAM
4 在板视频 -支持CRT和18bit TFT LCD显示CRT
5 音频接口 -支持AC97 环绕音频接口
6 多I/O接口 - 二个RS-232、一个 PS/2键盘/鼠标接口
7 IDE控制器 -支持CD
8 一固态盘接口 - M-system DiskOnChip电子盘
9 扩充总线 - PC/104

[系统评价]

EC3-1541CLDNA充分满足了车载终端的要求，有以下特点：

1．体积小； 2.集成度高； 3.功耗低；4.数据处理速度快；5.扩展性强，通过PC/104总线扩充。
