深入内心世界 市售GPS“芯片级”解析
●我们为什么要了解GPS芯片结构
我们都知道CPU的档次决定着电脑的性能，奔三还是奔四，单核或者双核、很大程度上决定了你电脑的使用感受。和其他电子产品一样，我们手中的GPS导航仪性能当然也取决于内在芯片。
脑的性能取决于芯片，GPS的也是如此
中国虽然是世界GPS的重要制造基地，自有品牌也层不不穷，但是在芯片领域却没有激动人心的作为，市面上销售的大多数国产GPS的创新仅限于外观以及按键——这当然是很令人郁闷的事情。
不过还好，随着我国北斗卫星的上天，我们自己的“COMPASS”全球导航系统即将建成。这也意味着在核心技术方面我们已经前进了一大步。而芯片方面的落后是需要技术的慢慢积累的。而对于普通消费者，更深层次的了解GPS的芯片级结构也是必要的。
● GPS主控芯片一览
拆开GPS导航仪的外壳，你会发现它的电路板式非常复杂的。不过其中最重要的只有两个部分——首先是主控芯片，决定了机器的功能性能以及扩展性。还有一块就是负责GPS导航的芯片，GPS的大部分参数都取决于这块芯片的优劣，可以说决定了导航的性能。
我们先来看主控芯片。目前市面上GPS采用的主控芯片主要有Intel、freescale、Samsung以及teleChip几家。具体品牌以及型号详见下表。
主要公司TIIntel三星freescale芯片型号OMAP 2420Intel PXA27xSC32442i.MX21工作频率330MHz312MHz、416MHz、520MHz、624MHz300MHz @1.35V
400MHz @1.5V CPU complex: starting at 266 MHz
System: 133 MHz @ 1.8V接口蓝牙技术wireless技术
支持A-GPS
WLAN
Modem (GSM/GPRS)
High-speed USB OTG支持存储卡类型
SD/SDIO/MMC、CF/PCMCIA
MS/MSPRO
支持CMOS/CCD 摄像头、、USB1.1、OTG、IDE、LAN、SIMUSB
支持SD卡
支持蓝牙技术4×UART, IrDA (MIR and FIR)
即插即用USB (two-host port)
支持双插槽MMC/SD/SDIO
以及PCMCIA 功耗较低1W，1w/3.3v=300mA内部: 1.35/1.5V
外部 I/O : 2.3~3.6V较低封装12mm×12mm, 325-ball MICroStar BGA?, 0.5-mm pitch 23×23mm以及1.0 mm ball pitch
13×13 mm以及0.5 mm ball pitch332 FBGA 14×14289 ball, 0.65 mm pitch MAPBGA
0.13 μm

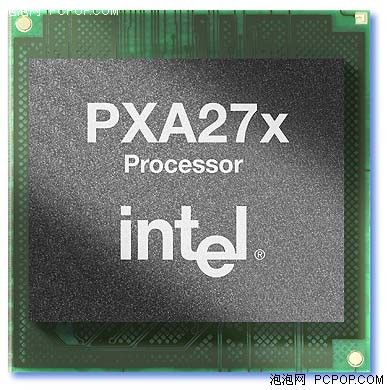

A27x是Intel面向手持设备的XScale架构处理器的最新系列，最高主频达到624MHz，内部开发代号为Bulverde。PXA27x是目前性能最强大的嵌入式处理器。
Intel PXA27x主控芯片
三星S3C2440处理器是三星公司基于ARM公司的ARM920T处理器核，主频400MHz，最高可达533MHz，这是目前世界上主频最快的嵌入式移动CPU，內核电压为1.3V，采用16/32位 ARM920T RISC核心，提供多种界面支持。
三星S3C2440主控芯片
Ti OMAP 2420最吸引人的地方就是多处理器内核，它包含了330MHz的ARM 11、220 MHz的TI C55 DSP芯片以及内含ARM7的成像和视频处理器，以及支持166 MHz移动DDR SDRAM的Imagination Technologies公司3D图形处理器。该芯片还集成了显示和相机控制器、SDRAM和闪存控制器，并附加了60多个外围控制器。采用这款芯片的GPS除了导航之外，还能在多媒体性能上有所作为。
freescale i.MX21 集成了包括硬件MPEG4编解码、LCD控制器、USBOTG、CMOS摄像头、AC97音频控制器等多种模块，且处理速度最高可达400MHz，是一款集低功耗、高度集成性、软件兼容性、智能设计技术等优势于一体的CPU。采用这种CPU的GPS不仅有强劲的导航性能，通常还具有全面的多媒体功能。
