内容摘要：描述了GPS与手持终端串口通信的方法，并在WinCE6．0操作系统下提取GPS的定位信息，采用NMEA-0183通信协议中的RMC数据格式进行解析。简述了GIS概念，并介绍了GPS在GIS方面的应用。
关键词：GPS；串口通信；定位；GIS

GPS(Global Position Svstem)即全球定位系统，是20世纪70年代由美国陆海空三军联合研制的新一代空间卫星导航定位系统，其主要目的是用来为陆、海、空3大领域提供实时、全天候及全球性导航服务，具有高精度和自动测量的特点。利用该系统，用户还能够进行高精度的时间传递和精密定位。随着GPS的发展和完善其应用层面日益增大，嵌入式GPS的手持终端应运而生。而今，人们对生活智能化提出了更高的要求，使其在GIS领域上的应用得到了广泛关注。例如智慧城市、旅游导航等。用户可以手持带有GPS的MID实时获取位置、时间信息，实现定位导航功能。基于GPS的特性，文中介绍了GPS定位信息的提取方法，包括与MID串口通信的实现过程，并对获取的数据信号通过相关的协议进行解析。最后探讨了嵌入式GPS在导游中的应用。GPS还将在更多领域上得到应用，为人们的生活提供更大的方便。服务人性化、生活智能化将逐步实现。

1 GPS信号解析协议
GPS信号通过串口以NMEA-0183标准格式输出，NMEA-0183通信协议，提供6种数据格式，分别是GGA，GLL，GSA，GSV，RMC，VTG。在此主要介绍RMC格式数据。
$GPRMC是GPS推荐的最短数据，其帧结构为：
$GPRMC，<1>．<2>，<3>，<4>，<5>，<6>，<7>，<8>，<9>，<10>，<11><CR><LF>
字段0：$GPRMC，语句ID，表明该语句为Recommended Minimum SpecifIC GPS／TRANSIT Data(RMC)推荐最小定位信息。GP为信息来源，RMC为句型识别符
字段1：UTC时间，hhmmss．sss格式
字段2：状态，A=定位，V=未定位
字段3：纬度ddmm．mmmm，度分格式(前导位数不足则补0)
字段4：纬度N(北纬)或S(南纬)
字段5：经度dddmm．mmmm，度分格式(前导位数不足则补0)
字段6：经度E(东经)或W(西经)
字段7：速度，节，Knots
字段8：方位角，度
字段9：UTC日期，DDMMYY格式
字段10：磁偏角，(000-180)度(前导位数不足则补0)
字段11：校验值
<CR><LF>：该帧数据的结束标识符
对接收到的数据进行解析后即可获得经纬度、速度、时间等信息，从而实现GPS定位信息的提取。

2 GPS软件流程图
目前MID主要使用Android操作系统，然而相比Android系统，WinCE操作系统的稳定性相对更高，技术更加成熟。本文将介绍在WinCE 6．0操作系统下GPS信号的提取与解析。GPS软件流程图如图1所示。

首先打开串口进行串口的初始化，配置串口的参数，根据硬件配置，默认设置串口为COM4口，比特率为9 600 bit／s，完成所有初始化工作后，启动监听线程，监听串口上所有的输入数据，当接收到数据后，对数据进行保存，若无数据，则继续监听。系统1 s定时触发事件，若数据存在，则对接收到的数据按照NMEA0183协议解析，从而显示在用户界面上。

3 GPS定位信息提取与解析
3．1 GPS读取MID串口数据流程图
首先创建串口的读线程，然后进行串口的监听，等待指定渎事件的发生。如果有可读数据则读串口，对接收到的事件进行数据处理。数据读取流程图如图2所示。

3．2 串行端口数据通信
1)打开串行端口
通过调用CreateFile函数打开串行端口
m_hComm=CreateFile (Port，GENERIC_READ1GENERIC_WRITE，0，0，OPEN_EXISTING，0，0)。这个函数的返回值是已打开串行端口的句柄值。

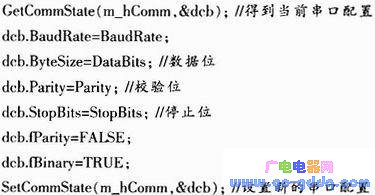

2)串行端口通信配置
串口打开后．需对串口进行配置。用GetCommState函数获得当前打开的串口参数，然后根据需要修改DCB的成员变量，用SetCommState函数来设置新的串口参数。

3)设置状态参数
SetCommMask(m_hComm，EV_RXCHAR)；

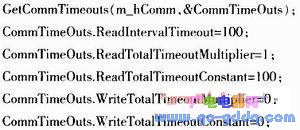

4)设置超时参数
为防止程序陷入循环状态，需要设置超时值。

5)读写串口通信
fReadState=ReadFiie(m_hComm，data，length，&dwLength，NULL)：／／从串口读取数据
fWriteState=WriteFile(m_hComm，buf，dwCHARToWrite*sizeof(char)，&dwBytesWritten，NULL)；／／向串口写入数据
6)通信结束关闭串口
函数CloseHandle(m_hComm)用来关闭串口。当串口获取GPS接收机数据信号后，需要根据NMEA-0183通信协议解析GPS数据，获取移动目标当前的格林尼治时间和位置，而我国的标准时间需在格林尼治时间上加上8小时。
GPS使用的坐标系为WGS_84坐标系，而我国通常使用的是国家坐标系，如北京54国家坐标系，因此需要进行坐标转换。GPS在与MID通信过程中可通过串口每秒发送10条数据。实际应用中可根据需要解析所需定位数据。

4 软件测试
首先，在开发平台上对程序进行编译成功后，然后同步到硬件平台上，并运行该软件，实现串口打开，使接收机处于工作状态，同时获取GPS数据，最终显示在数据信息框中。
GPS数据信息采集程序运行如图3所示。

5 嵌入式GPS在GIS上的应用
5．1 GIS简介
GIS(GeographIC Information System)地理信息系统是上世纪60年代兴起的技术，经过40余年的发展，GIS技术已趋成熟，现在已进入推广和普及应用阶段。GIS是一项以计算机为基础的新兴技术，同绕着这项技术的研究、开发和应用形 成了一门交叉性、边缘性的学科，是管理和研究空间数据的技术系统，在计算机软硬件支持下，它可以对空间数据按地理坐标或空间位置进行各种处理、对数据的有效管理、研究各种空间实体及相互关系。通过对多因素的综合分析，它可以迅速地获取满足应用需要的信息，并能以地图、图形或数据的形式表示处理的结果。
随着嵌入式GPS的出现，GIS的应用领域也得到了新的扩展。例如车载导航定位系统的实现，其大大方便了出行者，改善了交通状况。而随着城市的快速发展，我国提出了智慧城市的方案。目前宣布准备或正在规划和计划建设智慧城市的有北京、上海、广州、南京、沈阳、武汉、合肥、昆明、无锡、昆山、富阳、双流等。而其中上海在智慧城市的建设中引领风骚。其涉及领域之广可及智慧安防，医疗，交通，校园，节能等。这将成为GIS发展的新领域。因此，嵌入式GPS在GIS上的应用具有很大的发展前景。
5．2 嵌入式GPS在导游中的应用
随着旅游业的蓬勃发展，传统的导游解说式旅游已经不能满足游客的需求。人们更希望自主游玩儿，而不是跟着导游走马观花，然而对于景区的陌生常常又会给游客带来困扰，不能随心所欲。此时GPS定位在GIS上的应用即可解决这一问题。以游乐园为例，游客即可进行自主游玩。

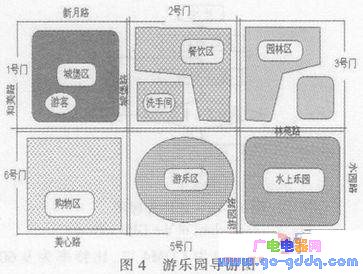

如图4所示，游客手持带有GPS的手持终端进入游乐园，当游客进入一个区域时，这里假设游客进入城堡区，通过GPS定位，此时手持终端将自动弹出界面，告知游客处于城堡区，而在城堡区界面中将设有几个窗口，分别标有城堡区中各城堡的名称，如白雪公主城堡、灰姑娘城堡、美女与野兽城堡等。用户挑选自己感兴趣的城堡点击进入界面，此时便可查看相关城堡图片，阅读相关资讯等。游客便可根据喜好判断是否前去游玩儿。

6 结束语
文中对GPS定位信息的提取进行了介绍。随着GPS的发展，嵌入式GPS的手持终端得到了广泛应用。在我国，智慧城市的提出又将带来嵌入式GPS在GIS领域上新的应用，具有美好的发展前景。
