利用GPRS模块来实现终端与服务器端之间的数据收发
1 系统设计构思

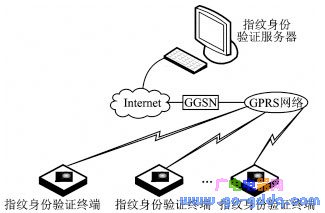

GPRS指纹身份验证系统主要由指纹身份验证终端和身份验证服务器两部分组成。系统工作原理图如图1所示。其中，GGSN（Gateway GPRS Support Node）为网关GPRS支持节点。
图1 系统工作原理图
指纹身份验证终端和指纹身份验证服务器均可划分为更小的子模块：前者包含指纹验证模块和GPRS模块两个子模块；后者则由指纹录入模块和服务器管理软件两个子模块构成。图2给出了完整的系统结构框图。
图2 系统结构框图
2 系统硬件设计

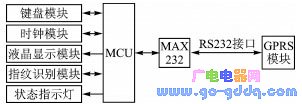

指纹身份验证终端包括键盘模块、时钟模块、液晶显示模块、指纹识别模块和GPRS模块，以及能够直观地提示系统运行状态的指示灯。其硬件结构框图如图3所示。系统选用Freescale公司高性能、低功耗的MC68HC908GP32（简称GP32）芯片作为主控芯片。
图3 指纹身份验证终端硬件结构框图
