全球定位系统GPS精度高、可连续导航、抗干扰能力强，加之其全天候、全球覆模盖、方便灵活、优质价廉的特点，因而具有广阔的应用前景。下面介绍的GPS定位系统使用单片机将GPSNEMA0183信包转换成方位信号(经度、纬度等)并在液晶屏上显示出来。借助于该系统，只需按几次键，你便可以清楚地知道自己的方位。　　

　　一、硬件设计
　　
　　1.系统硬件结构
　　
　　如下图所示，系统硬件由单片机DS89C42O、GPS接收机、LCD液晶显示器和串行通讯口等组成。单片机接收GPS信号后解码，再把得到的方位、时间等数据发送给LCD和上位机。

　　2.GPS模块
　　
　　RCB-LJ为12通道GPS接收机，可以同时跟踪12颗GPS卫星，因而能够快速地定位。
　　
　　RCB-L5功耗非常低，每秒更新一次数据，既能够足陆地导航的灵敏度需求，也能满足飞行器的动态需求。最简单的GPS接收系统，除GPS接收机外还要包括外部电源和GPS天线，与GPS系统的通讯可以用串口来实现。RCB-L的J结构如下图所示。
　　
　　V-ANT、VCC、RESET_N是系统输给GPS接收机的信号，V-ANT是天线偏移电压，用于为天线供电，VCC为GPS接收机电源，RESET-N是复位信号，低电平有效。GPS通过TXDI以异步串行方式输出NMEA0183版本2.0数据，TTL电平，波特率为9600或19200，默认值为9600。

　　3.液晶显示模块
　　

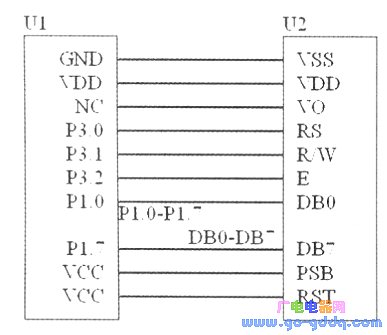

　　采用128x64点阵汉字图形型液晶显示模块，可显示汉字及图形模块。内置8192个中文汉字(l6xl6点阵)、128个字符(8xl6点阵)及64x256点阵显示(GD)，可与CPU的I/0口直接相连，LCD模块与单片机的硬件连接如下图所示。
